モニターの消灯・点灯・自動
現在の状態(点灯中・消灯中)と、Home Assistant の切り替え設定(自動 / 常に点灯 / 常に消灯)を表示します。画面操作用のボタンとは離して、左側に縦に並べています。
01 / Panel

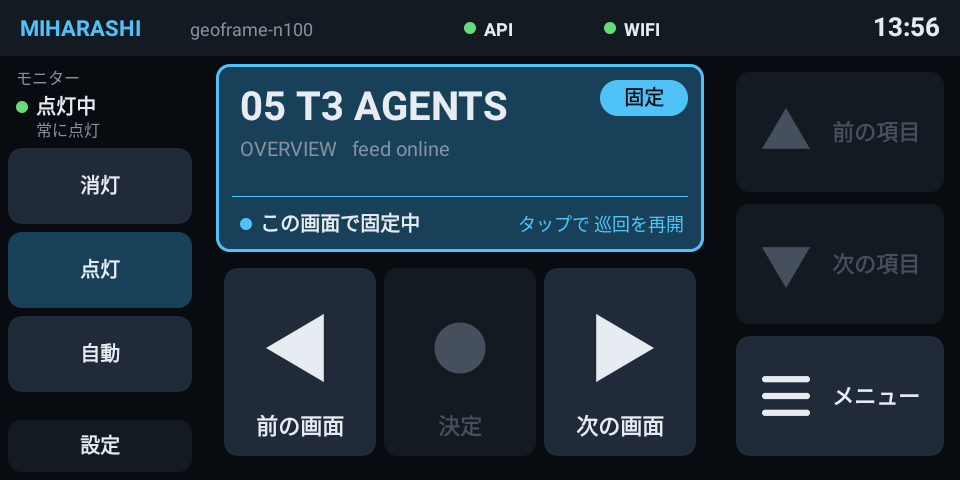

960×480 の画面に、
押しやすいボタンだけ。
画面の切り替えも、巡回の固定も。
メニューから画面を直接選べます。
押した結果が、手元に戻る
表示中の画面名、ページ番号、写真が何枚目かを本体から取得します。情報が 5 秒を超えて更新されなければ STALE、15 秒を超えると OFFLINE と表示します。
ボタンの説明が画面に合わせて変わる
写真の画面なら「前の写真・次の写真」、メニューを開くと「上を選ぶ・移動・閉じる」。今使えないボタンは灰色になり、押しても操作を送信しません。
一覧から、見たい画面へ
右下の「メニュー」を押すと、中央に画面の一覧を表示します。項目をタップするだけで、その画面に切り替わります。
自動巡回を止めて、今の画面で固定
中央の画面表示部をタップすると、巡回を止めて固定します。固定中は青い枠と「固定」の表示が目印です。もう一度タップすると、次の画面へ進んで巡回を再開します。操作によって一時停止したときは、再開までの残り時間も表示します。
音と振動、失敗は赤く
操作が本体に届くと、音と振動で知らせます。送信に失敗したときはボタンが赤く点滅し、自動で再送することはありません。
API と Wi-Fi の点灯
本体との通信状態と Wi-Fi の接続状態を表示します。通信が切れても自動で再接続を試みます。
触らなければ消灯
操作盤に 3 分間触れなければ、画面を真っ黒にしてバックライトを最小にします。画面に触れると元の明るさに戻り、最初のタッチではボタンは動作しません。焼き付きや残像を防ぐための仕様です。
電源を入れれば操作盤
端末の起動時やアプリの更新時に、自動で前面に表示されます。スワイプのみのロック画面よりも手前に出ます。
巡回の固定・再開には、本体で自動巡回を有効にし、巡回操作に対応したバージョンを使う必要があります。モニターの操作には Home Assistant との連携が必要です。
02 / Transport
BLE キーボードか、
ネットワーク API か。
同じ条件で並べて比べ、
ネットワーク API を選びました。
A
Bluetooth キーボード方式
比較した方式- キーボードとして操作を送る方式です。
- 今回の Echo Show 5 では、OS 側の変更や接続の管理が必要になります。
- キーボードの操作を送るだけでは、表示中の画面や巡回の状態を手元で確認できません。
B
Wi-Fi 経由の API
採用- Android 化した端末に、通常のアプリとして追加できます。
- 操作を送るだけでなく、本体の状態も受け取れます。
- 本体と同じ LAN に接続し、URL と認証用トークンを設定して使います。
手元で本体の状態を確認できることと、アプリの導入や更新が簡単なことから、Wi-Fi 経由の API を選びました。詳しい比較は設計書にまとめています。
03 / How it connects
操作は手元から。
画面の切り替えは本体で。
ECHO SHOW 5単体アプリ miharashi-panel操作を送り、現在の画面や巡回の状態を表示
MIHARASHIpanel スレッドBearer トークン、レート制限、LAN のインターフェースだけで待ち受け
RUNTIME実行ループ画面の切り替えや巡回の停止・再開を反映
HOME ASSISTANTモニターの手動切り替えauto / force_on / force_off。キオスクがすぐに読み直して反映
操作と状態取得の API
- GET /api/v1/status
- 画面名・一覧、ボタンの説明、巡回とモニターの状態
- POST /api/v1/input
- prev / next / select / up / down / menu の 6 種類の操作
- POST /api/v1/screen
- 一覧から指定した画面へ移動
- POST /api/v1/rotation
- 自動巡回を停止・再開
- POST /api/v1/display
- モニターを auto / force_on / force_off に
- GET /api/v1/events
- 状態の変更を本体から通知(SSE)
- GET /api/v1/healthz
- 認証なしの生存確認だけ
キオスクはコマンドを実行しない
API でできるのは、キー操作、画面選択、巡回とモニターの切り替え、状態の取得だけです。設定で有効にしない限り待ち受けは開始せず、0.0.0.0 は指定できません。パネルの通信が途切れても、キオスクには影響しません。
普通のアプリで、別のリポジトリに
priv-app にせず、ROM も変更しません。Kotlin で書いた依存ライブラリのない小さなアプリで、ソースコードは miharashi-panel にあります。
04 / Phases
画面選択と巡回の操作まで、
手元で使えます。
v0.2.0 を実機で使用中。
画面選択と巡回操作に対応しています。
- P0完了
設計と LP
接続方式の比較、API 案、パネル画面案、単体アプリの振る舞い。
- P1完了
panel API(既定 OFF)
キーの注入、/status、SSE、トークン、レート制限。LAN の別の端末から curl で確認。
- P2完了
単体アプリ
画面の切り替え、現在の画面の表示、自動起動。モニターの操作と操作盤の自動消灯にも対応。
- ✓対応済み
画面選択と自動巡回
項目移動、メニューからの画面選択、画面に応じたボタンの説明、巡回の固定・再開。
夜間の時刻に応じた減光は作らず、触らなければ操作盤を暗くする自動消灯で代替します。
05 / FAQ
よくある質問
作っている側が、
聞かれそうだと思った質問です。
なぜ Echo Show 5 なのですか？
960×480 の横長画面が机に置く操作盤にちょうどよく、Android 化すれば普通のアプリが動くからです。Miharashi 専用の単体アプリとして全画面で使い、ほかの用途との併用は想定していません。
BLE キーボードにしなかったのはなぜですか？
Miharashi 側の変更が不要という利点はあります。しかし Echo を BLE 周辺機器にするには、ROM の変更(priv-app、feature 宣言)や署名鍵の管理が必要で、更新後にペアリングをやり直す必要が生じる可能性があります。手元で状態を確認することもできません。設計書の付録に「もし実装するなら何が必要か」をまとめています。
モニターの消灯は、キオスクの中だけで切り替えないのですか？
キオスクの中だけでは切り替えません。キオスクが Home Assistant の設定項目(input_select)を書き換えます。こうすることで Home Assistant の画面とパネルの表示が一致し、再起動しても設定が保たれます。
キオスクに API を追加しても安全ですか？
初期設定では無効で、有効にする場合も Bearer トークンと LAN 内の 1 つのインターフェースだけに制限されます。キー操作、画面選択、巡回とモニターの切り替え、状態の取得だけに用途を限定しており、任意のコマンドは実行しません。
Echo の Wi-Fi が切れたらどうなりますか？
最後の更新から 5 秒を超えると STALE、15 秒を超えると OFFLINE と表示します。最後の状態を薄く残したまま、再接続を試み続けます。キオスク側の動作には影響しません。
Echo が再起動したらどうなりますか？
端末の起動時に自動で前面に出て、/status を再取得します。再接続が完了すると、本体の現在の状態を表示します。
操作盤の画面が焼き付きませんか？
操作盤に 3 分間触れなければ画面を真っ黒にして、バックライトを最小にします。この時間は設定で変更でき、0 に設定すれば消灯しません。
スマホのブラウザーからも操作できますか？
同じ API を利用するため、ブラウザー向けの小さな操作ページを作ることも可能です。現在は Echo 向けのアプリのみを提供しています。
Read more
ソースと設計書は、ここから。
接続方式の比較、API、パネル画面、単体アプリの振る舞い、段階と未検証事項をまとめています。
